一定の降雪量以上で運転を行います。 |
 |

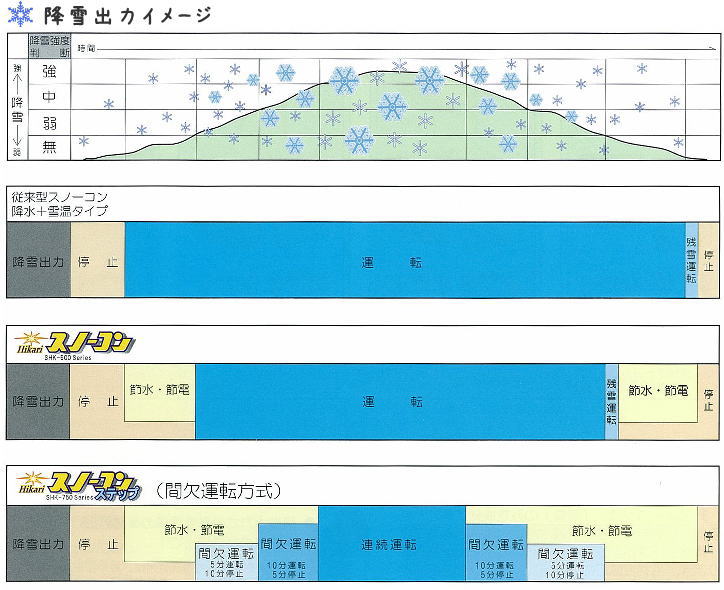

降雪量に応じて自動的に間欠・連続運転を切替えて行います。 |
|
従来品※1と比較して10～40％※2 ※3の節水・節電が可能です。 |
|
※1 スノーコン「SNK-435」 ※2 地下水を利用した散水消雪設備の場合
※3 降雪状況により運転時間が変化する為、必ずしも保証する値ではありません。 |
 |
特 徴 |
|
 |
赤外線検知方式を採用
降雪の強度がわかります。
強風雪でも確実に降雪を捉えます。
雨や朝霜による誤動作がありません。 |
|
 エコ運転機能搭載
降雪強度と気温で降雪量を補正し、設定した起動降雪値以上になったら運転を行います。
さらに光スノーコンステップSHK-750シリーズは、降雪量に応じて大雪・中雪・小雪を判断し、中雪・小雪では、間欠運転を行います。 |
|
各設定変更が簡単 |
|
ダイヤルスイッチで項目選択、UP/DOWNスイッチで簡単に変更できます。 |
|

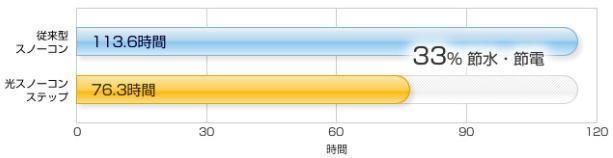

フィールドテスト結果 |
|
 |
| 実施場所 |
新潟県長岡市 |
実施期間 |
2010.1.19～2010.3.20 |
| 消・融雪設備 |
散水消雪設備（地下水利用） |
比較製品 |
従来型スノーコン「SNK-435」 |
|
仕 様 |
|
| 型番 |
SHK-751
SHK-751-I |
SHK-752
SHK-752-I |
SHK-753
SHK-753 -I |
SHK-754
SHK-754 -I |
電
源 |
電圧(V) |
AC100/200兼用 |
| 周波数(Hz) |
50/60 兼用 |
| 周囲温度(℃) |
センサー部：-20～+40 制御部：0～+40 |
検
知
方
式 |
構造 |
光反射式による雪片カウント式 |
| 特性 |
雪片 + 気温 |
| 主要制御回路 |
16ビットCPUによるマイコン制御(フラッシュメモリー搭載) |
入
力
信
号 |
降雪検知 |
降雪々片からの反射光を検出(カウント式) |
| 気温検知 |
サーミスタの抵抗値変化を検出 |
| 出力信号 |
無電圧接点信号1a接点(接点許容電流:AC200V 5A pf=0.4) |
| 消費電力 |
外気温度=+3℃以上の時 最大3W
外気温度=+3℃未満の時 最大7W |
セ
ン
サ
ー
部 |
型番 |
F-3C |
| 取付場所 |
屋外 |
| 材質 |
(板金)SUS430+SUS304 (センサーケース)ABS樹脂 |
| 外観 |
ライトベージュ(近似マンセル5Y7/1) |
| 重量(kg) |
0.9 |
| 寸法(mm) |
(高さ)×(横)×(奥行) 180×110×210 |
制
御
部 |
型番 |
SHK-751S
SHK-751S-I |
SHK-751S
SHK-751S-I |
SHK-753S
SHK-753S-I |
SHK-754S
SHK-754S-I |
| 取付場所 |
盤内組込 |
屋外 |
屋内 |
屋内・外兼用 |
| 本体型番 |
SHK-751S SHK-751S-I |
| 本体材質 |
SPC-1 |
| 本体外観 |
マットブラック
(近似マンセルN1.0) |
| BOX材質 |
－ |
SPC-1 |
（本体）ABS樹脂
（扉）
アクリル樹脂 |
| BOX外観 |
－ |
ライトベージュ
（近似マンセル5Y7/1） |
（本体）
ホワイトグレー
（扉）
ライトスモーク |
| 重量(kg) |
1.5 |
11 |
8 |
3.5 |
| 寸法(mm) |
(高さ)×(幅)×(奥行)
230×200×80 |
455×305×222 |
425×300×170 |
425×280×161 |
| 付属ケーブル(標準) |
CA-SH05 6×0.5 (長さ)5m
※延長される場合は必ず当社専用延長ケーブルを御使用ください。(5m単位・MAX50m) |
凍結回路仕様※
| 型番 |
SHK-751・752・753・754 |
SHK-751-Ⅰ・752-Ⅰ・753-Ⅰ・754-Ⅰ |
| 検出方法 |
気温方式（F-3C気温センサ併用） |
路面埋設方式（専用温度センサ使用） |
| 入力信号 |
サーミスタの抵抗値変化を検出 |
| 出力信号 |
無電圧接点信号1a接点(接点許容電流:AC200V 5A pf=0.4) |
※凍結検知回路を散水道路融雪設備に御使用した場合、散水した水が凍結し、事故が起きる恐れがありますので御使用しないでください。
|
